Što je obradni centar s dva vretena i je li prikladan za vašu trgovinu?

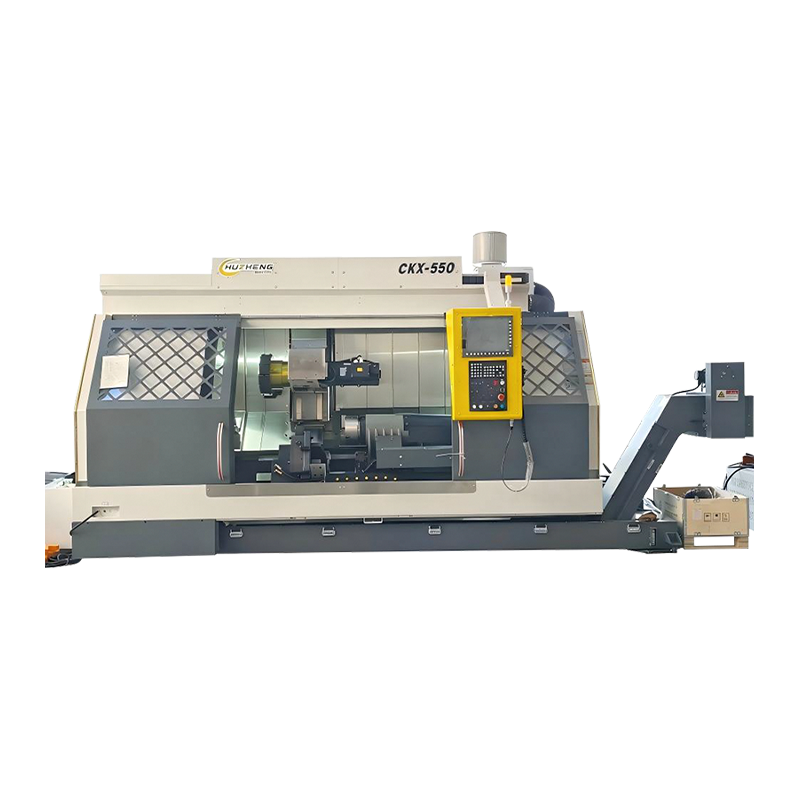

Što je obradni centar s dva vretena?

Obradni centar s dva vretena je CNC alatni stroj opremljen s dva neovisna vretena — od kojih svako može držati i rotirati alat za rezanje — postavljenih na jednu platformu stroja. Za razliku od standardnog obradnog centra s jednim vretenom gdje jedno vreteno izvodi sve operacije rezanja uzastopno, obradni centar s dva vretena omogućuje istovremenu obradu dva izratka ili omogućuje obradu jednog izratka s dvije strane ili s dva različita alata u isto vrijeme, ovisno o konfiguraciji stroja.

Koncept je jednostavan: ako jedno vreteno proizvodi jedan dio po ciklusu, dva vretena koja rade paralelno mogu proizvesti dva dijela u isto vrijeme — učinkovito udvostručujući propusnost bez udvostručavanja prostora, operatera ili otiska stroja proporcionalno. U praksi, stvarni dobitak produktivnosti ovisi o geometriji dijela, stupnju do kojeg oba vretena mogu raditi istovremeno i koliko je dobro stroj integriran u proizvodnu ćeliju. Ali u primjenama velike količine s odgovarajućim obiteljima dijelova, CNC obradni centri s dva vretena jedan su od najmoćnijih dostupnih alata za smanjenje vremena ciklusa i cijene po dijelu.

Strojevi s dva vretena dostupni su u nekoliko konfiguracija — okomite i vodoravne orijentacije, fiksni i neovisno pomični rasporedi vretena i s različitim razinama sinkronizacije osi između dva vretena. Svaka konfiguracija je prilagođena različitim vrstama dijelova i proizvodnim scenarijima, zbog čega je dubinsko razumijevanje opcija ključno prije donošenja odluke o kupnji.

Kako radi obradni centar s dva vretena

Na razini stroja, a obradni centar s dva vretena radi na istim temeljnim CNC principima kao i bilo koji standardni obradni centar — linearne osi sa servo pogonom, izmjenjivač alata, rashladni sustav i CNC kontroler — ali s dodatnom složenošću upravljanja dvama vretenima i njihovim pridruženim radnim držačima, alatima i putanjama kretanja istovremeno. CNC kontroler mora koordinirati pokrete obiju glava vretena u odnosu na njihove obradake i osigurati da se dvije operacije obrade ne miješaju jedna s drugom fizički ili dinamički.

Sinkronizirani u odnosu na neovisni rad vretena

U sinkroniziranom načinu rada, oba vretena izvode identične putanje alata na identičnim radnim komadima u isto vrijeme — jedan NC program kontrolira oba vretena kao zrcalnu sliku ili izravnu kopiju. Ovo je najčešći način rada za proizvodnju velikih količina identičnih dijelova, kao što su automobilske komponente, tijela hidrauličkih ventila ili kućišta pumpi. Vrijeme ciklusa po dijelu u biti je isto kao kod stroja s jednim vretenom, ali se učinak udvostručuje jer se po ciklusu izrađuju dva dijela.

U neovisnom načinu rada, svako vreteno ima vlastitu putanju alata i može izvoditi potpuno različite operacije istovremeno. Ovo je korisno kod strojne obrade dijela koji zahtijeva različite postavke - na primjer, vreteno 1 izvodi grubo glodanje dok vreteno 2 izvodi završno bušenje na prethodno grubo obrađenom izratku - učinkovito dopuštajući stroju da radi kao dva stroja u jednom kućištu. Neovisni rad zahtijeva kontroler koji je sposoban pokretati dva potpuno odvojena NC programa istovremeno, značajka dostupna na modernim vrhunskim CNC sustavima kao što su višekanalni kontroleri Fanuc, Siemens i Mitsubishi.

Raspored glave vretena

Fizički raspored dvaju vretena značajno se razlikuje između dizajna stroja. U konfiguracijama s dvostrukim vretenom s fiksnim korakom, oba su vretena postavljena na fiksnoj udaljenosti jedna od druge na isti odljev glave vretena, dijeleći sva kretanja po osi. Ovo je najjednostavniji i najstroži dizajn, idealan za obitelji dijelova s ​​dosljednim razmakom između značajki. Dizajni s promjenjivim korakom dopuštaju podešavanje udaljenosti između dva vretena — bilo ručno ili pod CNC kontrolom — kako bi se prilagodili različitim razmacima dijelova i rasporedu učvršćenja. Neki napredni CNC obradni centri s dvostrukim vretenom montiraju svako vreteno na potpuno neovisne osi, dajući svakom vretenu vlastiti X, Y i Z hod i omogućujući potpuno različite operacije na dijelovima smještenim bilo gdje unutar njihovih odgovarajućih radnih omotača.

Vertikalni u odnosu na horizontalne obradne centre s dva vretena

Baš kao što obradni centri s jednim vretenom dolaze u vertikalnoj (VMC) i horizontalnoj (HMC) konfiguraciji, strojevi s dva vretena dostupni su u obje orijentacije — a izbor između njih ima iste implikacije kao i za strojeve s jednim vretenom, pojačan dodatnom složenošću dvaju vretena.

Vertikalni obradni centri s dva vretena

U okomitom obradnom centru s dva vretena, oba su vretena usmjerena prema dolje, a obradaci su učvršćeni na vodoravnom stolu ispod. Ova konfiguracija je intuitivna za operatere koji poznaju konvencionalne VMC i dobro je prilagođena za ravne ili prizmatične dijelove koji trebaju samo strojnu obradu s gornje strane. Dva su vretena obično raspoređena jedna pored druge duž X-osi, a raspored s fiksnim korakom je najčešći. Evakuacija strugotine manje je povoljna nego u vodoravnim konfiguracijama jer strugotine padaju na obradak i učvršćenje, zahtijevajući više pozornosti na smjer rashladnog sredstva i dizajn učvršćenja kako bi se spriječilo nakupljanje strugotine u kritičnim područjima.

Horizontalni obradni centri s dva vretena

Horizontalni obradni centar s dva vretena postavlja oba vretena vodoravno, usmjerena prema obradcima montiranim na okomitim stranama paleta. Horizontalna orijentacija ima prirodnu prednost pri padu strugotine — gravitacija povlači strugotinu dalje od zone rezanja prema dolje u transporter strugotine — što je posebno važno u proizvodnji velike količine gdje su vremena ciklusa kratka, a upravljanje strugotinom izravno utječe na kvalitetu površine i vijek trajanja alata. Horizontalni strojevi s dva vretena dominantna su konfiguracija u strojnoj obradi pogonskih sklopova automobila, gdje se blokovi motora, glave cilindra, kućišta mjenjača i slične komponente proizvode u iznimno velikim količinama s malim tolerancijama.

Stvarni dobici produktivnosti: Što zapravo dobivate

Teoretsko udvostručenje izlaza iz obradnog centra s dva vretena zvuči uvjerljivo, ali dobici produktivnosti u stvarnom svijetu uvelike ovise o tome kako je stroj primijenjen, programiran i integriran. Ovdje je iskrena analiza odakle dolaze dobici, a gdje su ograničenja.

Vrijeme ciklusa i propusnost

Kada oba vretena rade potpuno sinkronizirano na identičnim dijelovima, produktivno vrijeme rezanja je identično kao kod stroja s jednim vretenom. Dobitak je isključivo u propusnosti — po ciklusu se izrađuju dva dijela umjesto jednog, tako da se broj proizvedenih dijelova po smjeni udvostručuje dok vrijeme rada stroja ostaje isto. Za dio s vremenom ciklusa od 4 minute, stroj s jednim vretenom proizvodi 15 dijelova na sat. Isti ciklus na stroju s dva vretena proizvodi 30 dijelova na sat s istog prostora i uz istu pažnju operatera.

Smanjenje neproduktivnog vremena

Osim vremena sirovog ciklusa, obradni centri s dva vretena smanjuju udio neproduktivnog vremena — postavljanje, utovar, istovar, ispitivanje — u odnosu na broj proizvedenih dijelova. Umetanje dva izratka u dvostruki učvršćivač traje samo neznatno duže od utovara jednog, tako da je vrijeme utovara po dijelu otprilike prepolovljeno. Izmjene alata, ciklusi sondiranja i izmjene paleta se na sličan način amortiziraju u dva dijela umjesto u jednom, čime se značajno poboljšava ukupna učinkovitost opreme (OEE) u okruženjima s velikim miješanjem, srednjim do velikim volumenom.

Gdje su dobici ograničeni

Nemaju sve operacije jednaku korist. Ako jedno vreteno završi svoj rad značajno brže od drugog — zbog različitih dubina rezanja, složenosti značajki ili duljine putanje alata — brže vreteno stoji u stanju mirovanja čekajući da drugo završi prije nego što ciklus završi i dijelovi se mogu istovariti. Ovaj problem "neuravnoteženog ciklusa" smanjuje efektivnu propusnost ispod teoretskog 2x. Postizanje uravnoteženih ciklusa zahtijeva pažljivo planiranje procesa, ponekad preraspodjelu značajki između dva vretena ili podešavanje parametara rezanja kako bi se izjednačila vremena ciklusa. Za dijelove s visoko asimetričnom raspodjelom značajki, korist od obrade s dva vretena može biti ograničena osim ako stroj ne podržava potpuno neovisan rad.

Industrije i primjene gdje strojevi s dva vretena Excel

Obradni centri s dva vretena nisu univerzalno rješenje — oni daju najveću vrijednost u određenim scenarijima proizvodnje. Ovo su industrije i vrste dijelova u kojima dosljedno pokazuju snažan povrat ulaganja:

• Komponente pogonskog sklopa automobila: Blokovi motora, glave cilindra, poklopci ležajeva radilice, klipnjače, kućišta mjenjača i kućišta diferencijala veliki su volumen, geometrijski konzistentni dijelovi koji su idealni za sinkroniziranu obradu s dva vretena. Glavni Tier 1 dobavljači i OEM obradne linije uvelike se oslanjaju na horizontalne obradne centre s dva vretena za ove komponente.
• Hidraulika i pneumatika: Tijela ventila, blokovi razvodnika, čepovi cilindra i kućišta pumpi obično su prizmatični dijelovi strojno obrađeni u srednjim do velikim količinama s dosljednom geometrijom — savršen spoj za VMC s dva vretena s automatizacijom paleta.
• Komponente medicinskog uređaja: Komponente ortopedskih implantata, tijela kirurških instrumenata i kućišta implantabilnih uređaja često su mali, precizni dijelovi proizvedeni u umjerenim količinama od titana ili nehrđajućeg čelika. Obrada s dva vretena značajno smanjuje trošak po dijelu u ovim visokovrijednim, troškovno osjetljivim aplikacijama.
• Zrakoplovne strukturne komponente: Nosači, priključci, rebra i komponente za spajanje proizvedene od aluminija ili titana imaju koristi od obrade s dva vretena kada su godišnje količine dovoljne da opravdaju namjensko učvršćenje za oba vretena.
• Kućišta potrošačke elektronike: Aluminijska kućišta, hladnjaki i strukturni okviri za elektroničke proizvode proizvode se u vrlo velikim količinama s dosljednom geometrijom, što ih čini prikladnima za VMC s dva vretena integrirana u automatizirane proizvodne linije.
• Opća ugovorna obrada: Radionice koje proizvode ponavljajuće narudžbe iste obitelji dijelova imaju koristi od strojeva s dva vretena kada se osnovna grupa dijelova može izvoditi dovoljno dosljedno da opravda investiciju u opremu potrebnu za dvostruku proizvodnju.

Ključne specifikacije za usporedbu pri ocjenjivanju obradnih centara s dva vretena

Kada se uspoređuju CNC obradni centri s dva vretena različitih proizvođača, standardni skup specifikacija definira izvedbu, sposobnost i prikladnost za vašu primjenu. Evo što svaka specifikacija znači u praktičnom smislu:

Razmatranja alata i učvršćenja za dvovretenu strojnu obradu

Zahtjevi za alatom i pričvršćivanjem za obradni centar s dva vretena su složeniji nego za stroj s jednim vretenom, a podcjenjivanje ove investicije uobičajena je pogreška koja odgađa povrat novca na samom stroju.

Usklađeni setovi alata

Kada rade u sinkroniziranom načinu rada, oba vretena izvršavaju iste putanje alata koristeći iste alate. Za konzistentnost dimenzija između dva dijela, alati za rezanje u svakom vretenu moraju biti usklađeni — iste kvalitete pločica, ista geometrija alata, ista tolerancija odstupanja i idealno ista faza vijeka trajanja alata. Istrošeni alat u vretenu 1 i novi alat u vretenu 2 proizvest će dijelove s različitim završnim obradama površine i dimenzionalnim ishodima. Disciplinirano upravljanje alatom, uključujući zamjenu uparenog alata i dosljednu upotrebu prednastavljača, bitno je za održavanje kvalitete dijelova u proizvodnji s dva vretena.

Dvostruka oprema i dizajn paleta

Istovremeni rad dvaju dijelova zahtijeva dva skupa držača — ili dva neovisna učvršćenja na jednoj paleti ili dvije odvojene palete utovarene u sustav za izmjenu paleta. Dizajn učvršćenja mora precizno locirati svaki radni komad na ispravnom razmaku kako bi odgovarao nagibu vretena, čvrsto držati dijelove protiv reznih sila s oba vretena istovremeno i omogućiti jednostavno, ponovljivo učitavanje i rasterećenje. Modularni sustavi učvršćenja od dobavljača kao što su Schunk, Lang, Vischer & Bolli ili Jergens obično se koriste jer omogućuju brzu prilagodbu različitim obiteljima dijelova bez izgradnje namjenskih učvršćenja od nule za svaki posao.

Zajednički u odnosu na neovisne časopise o alatima

Neki obradni centri s dva vretena dijele jedan spremnik alata između oba vretena, s izmjenjivačem alata odgovornim za usmjeravanje alata na ispravno vreteno. Ovo pojednostavljuje hardver spremnika, ali može stvoriti uska grla tijekom izmjene alata ako oba vretena moraju mijenjati alate istovremeno. Strojevi s neovisnim spremnicima — po jedan za svako vreteno — eliminiraju ovo ograničenje i dopuštaju potpuno asinkrone izmjene alata, što je posebno važno u neovisnom načinu rada gdje dva vretena mogu biti na različitim točkama u svojim programima.

Analiza troškova: Je li obradni centar s dva vretena vrijedan ulaganja?

CNC obradni centar s dva vretena obično košta 30–70% više od usporedivog stroja s jednim vretenom, ovisno o konfiguraciji, neovisnosti vretena i integraciji automatizacije. Opravdanje za tu premiju mora biti utemeljeno na realnoj analizi vaših proizvodnih zahtjeva, a ne samo na teoretskom množitelju protoka.

• Prag glasnoće: Ulaganje u opremu, vrijeme programiranja i procesno inženjerstvo potrebno za pokretanje dva dijela isplati se samo iznad određenog godišnjeg volumena. Kao gruba smjernica, dijelovi koji se proizvode manje od 500 – 1000 komada godišnje možda neće ostvariti dovoljne uštede koje bi opravdale dodatnu složenost. Dijelovi velike količine koji se proizvode u desecima tisuća komada godišnje jaki su kandidati.
• Ušteda prostora na podu: Jedan stroj s dva vretena koji proizvodi 30 dijelova na sat zauzima puno manje prostora od dva stroja s jednim vretenom koji proizvode isti učinak. U objektima gdje je prostor ograničenje, samo to može opravdati investiciju.
• Smanjenje rada: Jedan operater može upravljati jednim strojem s dva vretena umjesto da nadzire dva odvojena stroja, izravno smanjujući troškove rada po dijelu i oslobađajući operatere za aktivnosti s dodanom vrijednošću.
• Energetska učinkovitost: Pokretanje jednog stroja s dva vretena troši manje ukupne energije od dva stroja s jednim vretenom pri jednakom učinku jer se pokretanje vretena, pumpe rashladne tekućine, transporteri strugotine i sustavi upravljanja dijele.
• Razdoblje povrata: Za dobro usklađene primjene, realna su razdoblja povrata od 18-36 mjeseci kada stroj radi u dvije ili tri smjene dnevno. Loša usklađenost dijela i stroja, niska iskorištenost ili česte promjene posla mogu pogurati povrat ulaganja i više od pet godina.

Vodeći proizvođači obradnih centara s dva vretena

Nekoliko proizvođača alatnih strojeva steklo je snažnu reputaciju na tržištu obradnih centara s dva vretena, svaki s različitim snagama u smislu opcija konfiguracije, razina preciznosti i ciljanih industrija. Kada ocjenjujete dobavljače, uzmite u obzir ne samo specifikacije stroja, već i dostupnost podrške inženjeringa aplikacija, rezervnih dijelova i lokalnog servisa.

• Chiron grupa (Njemačka): Specijalizirana je za brze vertikalne obradne centre s dva vretena s fiksnim i promjenjivim konfiguracijama nagiba, široko korištene u automobilskoj i medicinskoj primjeni. Poznat po vrlo brzoj izmjeni alata i visokoj preciznosti.
• Mazak (Japan/SAD): Nudi konfiguracije s dva vretena u svojoj seriji VARIAXIS i HCN, sa snažnom višekanalnom CNC sposobnošću i opcijama automatizacije paleta za fleksibilne proizvodne sustave.
• Makino (Japan): A-serija vodoravnih obradnih centara s opcijama dvostrukog vretena su referentni strojevi za strojnu obradu pogonskih sklopova automobila, poznati po krutosti, toplinskoj stabilnosti i preciznosti.
• Grob Systems (Njemačka/SAD): Proizvodi visoko specijalizirane 4- i 5-osne obradne centre s dva vretena za pogonske sklopove i strukturne zrakoplovne komponente, s dubokom integracijom u automatizirane sustave prijenosnih linija.
• Brother Industries (Japan): Centri za narezivanje navoja s dva vretena serije Speedio i kompaktni VMC-ovi popularni su za brzu obradu malih dijelova u elektronici i proizvodnji preciznih komponenti.
• Doosan (Južna Koreja): Nudi vodoravne obradne centre s dva vretena u seriji DNM i DCM, pružajući cjenovno konkurentnu opciju za automobilsku i opću industrijsku primjenu srednjeg opsega.
