Kompozitni obradni centar za tokarenje i glodanje: kako radi i kako odabrati pravi

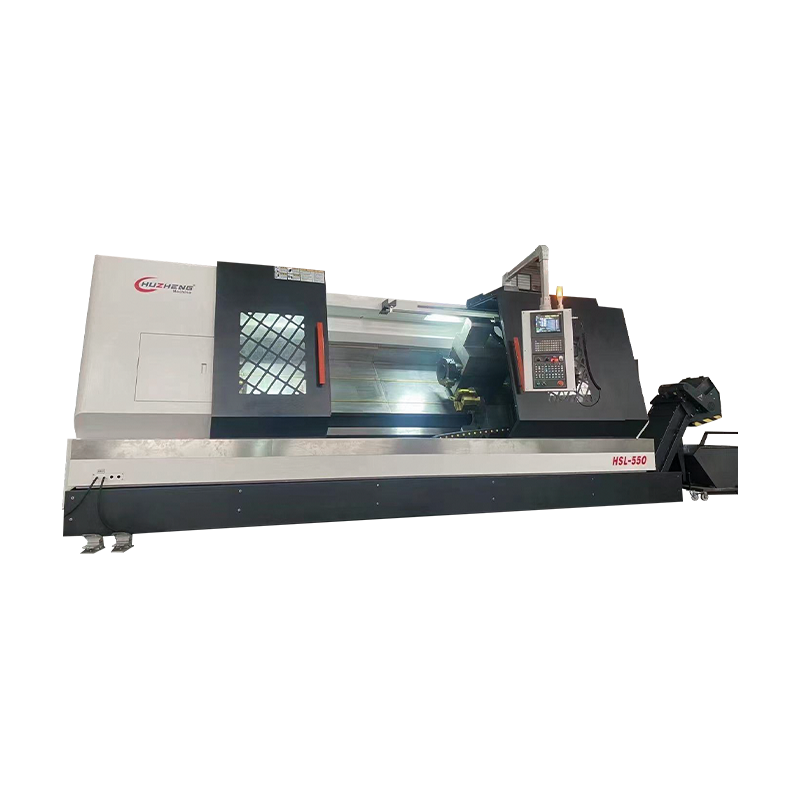

Što je kompozitni obradni centar za tokarenje i glodanje?

Kompozitni obradni centar za tokarenje i glodanje — također se naziva i tokarski centar, višezadaćni obradni centar ili stroj za glodanje — napredni je CNC alatni stroj koji kombinira mogućnosti tokarilice i obradnog centra u jednu integriranu platformu. Umjesto pomicanja obratka između odvojenih strojeva za tokarenje i glodanje, kompozitni obradni centar dovršava operacije rotacijskog tokarenja i operacije prizmatičnog glodanja, bušenja i bušenja u jednoj postavci, često bez ikakvog ručnog premještanja dijela.

Tradicionalni tijek rada strojne obrade zahtijevao je da se dio najprije okrene na CNC tokarilici, a zatim prebaci u vertikalni ili horizontalni obradni centar za operacije glodanja, bušenja i narezivanja navoja. Svaki prijenos uveo je vrijeme postavljanja, potencijalne pogreške pričvršćivanja i kumulativne tolerancije dimenzija. Kompozitni centar za tokarenje i glodanje eliminira ove međukorake integracijom aktivnog vretena alata (ili pune glave vretena za glodanje) s vretenom za tokarenje, C-osi (rotacijsko pozicioniranje na glavnom vretenu) i često Y-osi za operacije glodanja izvan središta.

Ovi strojevi su okosnica precizne proizvodnje u industrijama kao što su zrakoplovna, automobilska, naftna i plinska, medicinski uređaji i obrana, gdje se složeni dijelovi s malim tolerancijama moraju proizvoditi učinkovito i više puta. Razumijevanje načina rada obradnih centara za struganje, koje su konfiguracije dostupne i kako odabrati pravi stroj ključno je za svakog proizvođača koji razmatra ovu tehnologiju.

Jezgrene osi i strukturne konfiguracije

Sposobnost a kompozitni obradni centar za tokarenje i glodanje uvelike je definirana konfiguracijom svoje osi. Više osi znači da se složenije geometrije mogu obraditi u jednoj postavci, ali također znače veću cijenu stroja i veću složenost programiranja. Razumijevanje uloge svake osi pomaže vam procijeniti odgovara li određeni stroj vašim proizvodnim zahtjevima.

Standardna konfiguracija osi

Osnovni centar za struganje uključuje X i Z osi (standardne linearne osi tokarilice), C-os (indeksiranje ili kontinuirana rotacija glavnog vretena za kutno pozicioniranje) i pokretni alat u revolverskoj glavi za pokretane alate za glodanje i bušenje. Ova konfiguracija obrađuje većinu prizmatičnih značajki na dijelovima tipa osovine - poprečno izbušene rupe, plošne, utore za klinove, radijalno glodanje - sve dok se nalaze na vanjskom promjeru ili licu dijela i ne zahtijevaju glodanje izvan središta duboko u profil dijela.

Y-os za obradu izvan središta

Dodavanje Y-osi centru za tokarenje i glodanje otključava mogućnosti glodanja izvan središta — mogućnost glodanja elemenata koji nisu na središnjoj liniji dijela. Ovo je bitno za strojnu obradu ekscentričnih provrta, utora pod kutom, džepova na ravnim stranama i složenih profila koji se ne mogu proizvesti samo s kretanjem X-Z-C. Y-os pomiče revolversku glavu okomito na Z-os u vertikalnoj ravnini, dajući živom alatu pravu sposobnost glodanja u tri osi u odnosu na dio. Većina ozbiljnih višezadaćnih tokarskih glodalica uključuje Y-os kao standard ili kao opciju visokog prioriteta.

Podvreteno za kompletnu obradu dijelova

Podvreteno (također nazvano sekundarno vreteno ili protuvreteno) je drugo okretno vreteno postavljeno nasuprot glavnom vretenu. Nakon dovršetka prednjih operacija, glavno vreteno prenosi dio izravno na pomoćno vreteno, koje zahvaća strojno obrađeni dio i predstavlja neobrađeni kraj za daljnje operacije — bez ručnog ponovnog stezanja. To omogućuje potpunu obradu oba kraja dijela u jednom strojnom ciklusu, potpuno eliminirajući potrebu za drugom postavkom. Strojevi s podvretenom posebno su vrijedni za proizvodnju složenih tokareno glodanih dijelova u srednjim do velikim količinama.

Glava za glodanje osi B

Najsposobnije konfiguracije glodalice uključuju B-os — rotacijsku os koja naginje glavu vretena za glodanje od 0° (paralelno s osi Z, za operacije tokarenja) do 90° (okomito na os Z, za čeono glodanje) i do proizvoljnih kutova između. Glava za glodanje osi B pretvara stroj u pravu platformu za simultanu obradu s 5 osi, sposobnu proizvesti vrlo složene konturne površine, kutne provrte i značajke složenog kuta u jednoj postavci. Ovi strojevi premošćuju jaz između tradicionalnih tokarskih glodalica i obradnih centara s punim 5 osi, a naširoko se koriste u zrakoplovstvu i proizvodnji medicinskih implantata.

Tokarenje u odnosu na operacije glodanja: Što kompozitni centar radi u svakom načinu rada

Kako bi izvukli maksimum iz kompozitnog obradnog centra za tokarenje i glodanje, operateri i programeri moraju razumjeti razlike između načina na koji se stroj ponaša u načinu rada tokarenja u odnosu na način rada glodanja te kako učinkovito rasporediti operacije između ta dva.

U načinu tokarenja, glavno vreteno rotira obradak velikom brzinom, dok fiksni alati za rezanje (ili stacionarni alati pod naponom) uklanjaju materijal rotacijskim rezanjem. Cilindrični profili, konusi, navoji, utori, provrti i čeone operacije izvode se u načinu tokarenja. Brzina glavnog vretena, brzina posmaka i dubina rezanja moraju biti optimizirani za materijal izratka i geometriju koja se proizvodi, slijedeći iste principe kao kod konvencionalnog programiranja CNC tokarilice.

U načinu rada za glodanje, glavno vreteno se zaključava na određeni kutni položaj (indeksiranje C-osi) ili se polako rotira pod CNC kontrolom (interpolacija C-osi) dok aktivno vreteno alata u revolverskoj glavi ili glava za glodanje B-osi rotira alat za rezanje. Materijal se uklanja rotirajućim alatom, a ne rotirajućim obratkom. Džepovi, prorezi, križne rupe, ravne površine, konture i složene 3D površine izrađuju se u načinu glodanja. C-os interpolira s X i Z (i Y) osi za generiranje potrebne geometrije površine.

Ključne tehničke specifikacije za procjenu

Prilikom ocjenjivanja kompozitnih obradnih centara za tokarenje i glodanje, širok skup tehničkih parametara mora biti usklađen s vašim specifičnim proizvodnim zahtjevima. Tablica u nastavku pokriva najvažnije specifikacije i na što treba obratiti pozornost:

Specifikacija	Što to znači	Tipični raspon
Maksimalni promjer okretanja	Najveći OD obratka koji se može tokariti	100 mm – 1.500 mm
Maksimalna duljina okretanja	Maksimalni hod Z-osi za tokarenje	300 mm – 3.000 mm
Brzina glavnog vretena	Maksimalni broj okretaja u minuti za operacije okretanja	1.500 – 6.000 okretaja u minuti
Snaga glavnog vretena	Snaga motora za teško rezanje	15 kW – 60 kW
Brzina vretena alata uživo	Maksimalni broj okretaja u minuti za alate za glodanje i bušenje	4.000 – 12.000 okretaja u minuti
Putovanje po osi Y	Raspon glodanja izvan središta iznad/ispod središnje crte	±40 mm – ±100 mm
Rezolucija C-osi	Točnost pozicioniranja osi rotacije vretena	0,001° tipično
Broj kupolastih stanica	Ukupni dostupni položaji alata na revolverskoj glavi	8 – 24 stanice
Bar Kapacitet	Maksimalni promjer šipke kroz provrt vretena	42 mm – 102 mm
Točnost pozicioniranja	Linearna točnost pozicioniranja po svim osima	±0,002 mm – ±0,005 mm

Glavne prednosti kompozitne obrade na glodalici

Poslovni argument za ulaganje u kompozitni obradni centar za tokarenje i glodanje počiva na nizu konkretnih, mjerljivih prednosti u odnosu na konvencionalne tijekove rada s više strojeva. Ove se prednosti s vremenom povećavaju, osobito u proizvodnim okruženjima s visokom miješanošću i preciznošću.

Smanjeno vrijeme postavljanja i rukovanja: Uklanjanje prijenosa stroja između tokarilice i obradnog centra može skratiti ukupno vrijeme postavljanja i rukovanja za 50–80% za složene dijelove. Svaka uklonjena postavka također uklanja potencijalni izvor pogreške pričvršćivanja i dimenzionalne varijacije.
Poboljšana geometrijska točnost: Kada su sve značajke strojno obrađene u odnosu na istu referentnu točku bez ponovnog stezanja, tolerancije koaksijalnosti, okomitosti i položaja između tokarenih i glodanih značajki znatno su uže od onoga što je moguće postići na dva odvojena stroja i postava. Ovo je kritično za precizne komponente kao što su hidraulički ventili, oprema za zrakoplove i kirurški implantati.
Kraća vremena isporuke i manji WIP: Dijelovi se kreću kroz radionicu kao potpune ili gotovo potpune jedinice umjesto da čekaju u redovima između strojeva. Ukupno vrijeme isporuke za složene tokareno glodane dijelove može se smanjiti s dana na sate, dramatično smanjujući zalihe radova u tijeku i poboljšavajući reakciju na promjene zahtjeva kupaca.
Potreban niži prostor: Jedan višezadaćni obradni centar obično zauzima manje prostora od tokarilice i obradnog centra koji zamjenjuje, dok također eliminira međustrojnu opremu za rukovanje materijalom, radna držača i prostore za postavljanje koji su potrebni u ćeliji s više strojeva.
Smanjeni rad operatera po dijelu: S pomoćnim vretenom i dodavačem šipki, mnogi kompozitni centri za tokarenje i glodanje mogu raditi bez rada tijekom duljeg razdoblja pri proizvodnji s uvlačenjem šipkama, s jednim operaterom koji upravlja s više strojeva istovremeno umjesto da prisustvuje jednom namjenskom tokarilici ili mlinu.
Omogućuje obradu prethodno teških geometrija: Značajke koje bi zahtijevale specijalizirane učvršćenja ili postavke četvrte/pete osi na konvencionalnim strojevima često se mogu proizvesti izravno na tokarskom glodalnom centru B-osi, otvarajući nove geometrije dijelova koji su prije bili previsoki za proizvodnju.

Tipični dijelovi proizvedeni na kompozitnim centrima za tokarenje i glodanje

Ne opravdava svaki dio kompozitni centar za tokarsko glodanje — jednostavni cilindrični dijelovi bez značajki glodanja često se ekonomičnije proizvode na konvencionalnom CNC tokarilici. Slatka točka kompozitne strojne obrade su dijelovi koji kombiniraju značajan sadržaj tokarenja sa značajnim zahtjevima za glodanje, bušenje ili narezivanje navoja. Ovo su kategorije aplikacija u kojima ovi strojevi daju najveću vrijednost:

Zrakoplovne strukturne komponente: Komponente stajnog trapa, kućišta aktuatora, titanijski strukturni priključci i sklopovi vratila turbine kombiniraju složene profile za okretanje s preciznim glodanim značajkama i uskim geometrijskim tolerancijama — upravo profil koji odgovara centru za tokarenje s osi B.
Alati za bušenje nafte i plina: Bušilice, stabilizatorska tijela, MWD kućišta alata i ventilska tijela su veliki, teški tokareni dijelovi sa složenim poprečno izbušenim otvorima, glodanim ravnima i preciznim navojnim spojevima. Njihova veličina i složenost čine kompozitnu strojnu obradu vrlo povoljnom.
Medicinski implantati i kirurški instrumenti: Ortopedski implantati kao što su vijci za kosti, kavezi za kralježnicu i stabljike kuka zahtijevaju tokarene vanjske profile u kombinaciji s precizno brušenim teksturama u kontaktu s kostima, utorima i križnim rupama — sve u teško biokompatibilnim materijalima poput titana i kobalt-kroma.
Automobilske precizne komponente: Bregaste osovine, koljenaste osovine, osovine mjenjača i kalemovi hidrauličkih upravljačkih ventila složeni su rotacijski dijelovi velikog volumena s glodanim utorima za klin, unakrsno izbušenim uljnim prolazima i precizno brušenim rukavcima koji imaju koristi od kompozitne strojne obrade, posebno u proizvodnji prototipa i proizvodnji malih do srednjih količina.
Snaga tekućine i hidrauličke komponente: Tijela hidrauličkih razvodnika, kalemovi ventila, osovine pumpi i cilindrične šipke kombiniraju tokarene provrte i vanjske dimenzije s precizno glodanim površinama otvora, unakrsno izbušenim prolazima i navojnim spojevima koji se mogu dovršiti u jednoj postavci na kompozitnom središtu.

CNC sustavi upravljanja i CAM programiranje za kompozitnu obradu

Složenost programiranja kompozitnog obradnog centra za tokarenje i glodanje znatno je veća od one kod konvencionalnog tokarskog stroja ili obradnog centra. Moderni strojevi oslanjaju se na napredne CNC kontrole — prije svega FANUC 31i-B5, Siemens SINUMERIK 840D sl, Mazatrol Smooth i Okuma OSP-P300 — koje pružaju integrirane cikluse tokarenja i glodanja, višekanalno programiranje za istodobne operacije vretena i pod-vretena i simultanu interpolaciju u 5 osi kada je prisutna B-os.

CAM softver ima jednako važnu ulogu. Programi za složene dijelove za tokarenje rijetko se pišu ručno — interakcija između ciklusa tokarenja, glodanja C-osi, značajki izvan središta Y-osi i simultanih rezova po 5 osi B-osi zahtijeva namjenski višezadaćni CAM softver. Vodeće CAM platforme za programiranje glodalica uključuju Mastercam Mill-Turn, Siemens NX CAM, Hypermill TURN/MILL i Esprit. Ovi alati simuliraju kompletnu ovojnicu stroja uključujući revolversku glavu, pomoćno vreteno i geometriju stabilnog mirovanja kako bi detektirali sudare prije nego što se program pokrene na stvarnom stroju — kritični korak kontrole sigurnosti i kvalitete s obzirom na složenost višeosnih kompozitnih ciklusa obrade.

Sinkronizacija i višekanalno programiranje

Jedna od najsnažnijih — i programski najintenzivnijih — značajki tokarske glodalice s pomoćnim vretenom je mogućnost izvođenja simultanih operacija na oba vretena istovremeno. CNC kontrola upravlja s dva (ili više) neovisnih kanala izvršenja koji mogu raditi paralelno, sinkronizirani kodovima čekanja koji osiguravaju pauzu operacija na jednom vretenu dok se zahtijevana operacija na drugom vretenu ne završi. Pravilno optimizirana sinkronizacija dramatično smanjuje ukupno vrijeme ciklusa preklapanjem operacija glavnog vretena i pomoćnog vretena, ali zahtijeva pažljivo programiranje, simulaciju i dokazivanje kako bi se izvršila ispravno i sigurno.

Kako odabrati pravi kompozitni obradni centar za tokarenje i glodanje

Odabir kompozitnog obradnog centra za glodanje i struganje značajna je odluka o kapitalnom ulaganju, a raspon dostupnih konfiguracija — od osnovnih tokarilica s pokretnim alatom u stilu revolverske glave do potpunih višezadaćnih centara s 5 osi B-osi — je širok. Rad kroz sljedeći okvir odlučivanja pomaže identificirati pravu klasu stroja za vaš portfelj aplikacija.

Prvo analizirajte svoj dio portfelja: Pregledajte dijelove koje namjeravate proizvoditi na stroju. Kategorizirajte ih prema sadržaju tokarenja, složenosti glodanja, materijalu, tolerancijama i volumenu. Ova analiza određuje trebate li Y-os, pomoćno vreteno, B-os ili samo dobro specificiran revolverski tokarski stroj s pokretnim alatom. Izbjegavajte pretjerano specificiranje — mogućnost B-osi povećava troškove i programiranje koje je opravdano samo istinski složenim geometrijama dijelova.
Uskladite performanse vretena s vašim materijalima: Zrakoplovna obrada legura titana i nikla zahtijeva veliki okretni moment vretena pri umjerenim brzinama i krutu strukturu stroja. Brza obrada aluminija zahtijeva radni alat s visokim brojem okretaja u minuti i izvrsnu evakuaciju strugotine. Potvrdite da krivulje okretnog momenta vretena stroja i strukturalna krutost odgovaraju vašim najzahtjevnijim primjenama rezanja.
Procijenite sustav držanja alata: BMT (ugrađena motorna revolverska glava) sustavi alata pružaju značajno veću krutost i snagu alata u usporedbi s konvencionalnim dizajnom revolverske glave s VDI-jem. Za teške prolaze glodanja na centru za glodanje, BMT alat je vrijedan dodatnog ulaganja. Provjerite broj aktivnih alatnih stanica, kompatibilnost veličine drške alata i dostupnost kutnih glava i posebnih adaptera za alate.
Razmotrite kompatibilnost automatizacije: Ako namjeravate isključiti svjetlo ili integrirati stroj u automatiziranu ćeliju, potvrdite kompatibilnost s dodavačem šipki, opcije sučelja portalnog utovarivača, dostupnost izmjenjivača paleta (za rad sa steznom glavom) i podršku CNC kontrole za protokole automatizacije kao što su MTConnect ili OPC-UA za integraciju Industrije 4.0.
Procijenite podršku aplikacije dobavljača: Kompozitni obradni centri su složeni, a kvaliteta podrške nakon instalacije - inženjering aplikacija, razvoj CAM postprocesora, obuka i dostupnost rezervnih dijelova - značajno varira između proizvođača alatnih strojeva. Zatražite referentne posjete postojećim instalacijama sa sličnim dijelovima prije nego što se obvežete na kupnju.

Vodeći proizvođači kompozitnih obradnih centara za tokarenje i glodanje su Mazak (serija Integrex), DMG Mori (serija NTX i CTX), Okuma (serija MULTUS), Doosan (serija Puma MX), Nakamura-Tome, Index i Miyano. Svaki proizvođač ima jake strane u određenim konfiguracijama, rasponima veličina i industrijskim primjenama, tako da se uvijek isplati procijeniti više opcija u odnosu na vaše specifične zahtjeve dijelova i proizvodno okruženje prije konačnog odabira.
